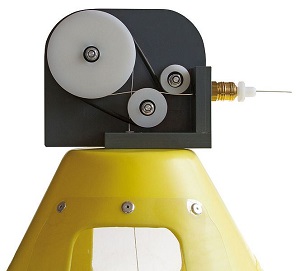

Umlenkrolle für gerade Nähte

Bei den Legierungen der 5000 Serie ist Draht aus Fässern sinusförmig vorgeformt. Dies kann beim mechanisierten Schweißen zu einer ungenauen Drahtpositionierung führen und wirkt sich speziell dann aus wenn kleine Nahtquerschnitte mit großen Drahtdurchmessern geschweißt werden (z.B. Kehlnaht a4 mit 1.6mm Drahtdurchmesser).

In diesem Fall wird die Umlenkrolle eingesetzt. Diese verformt die Drahtelektrode plastisch und dadurch ist diese in immer die gleiche Richtung vorgebogen.

Die Umlenkrolle wird bereits mit einer Schnellkupplung geliefert, welche ein 1/4" Aussengewinde zur Verbindung mit den Drahtführungsschläuchen zur Verfügung stellt. Die Befestigung zur Abspulhaube ist im Lieferumfang enthalten.

Die Auszugskräfte sind erheblich und betragen wie folgt:

  • ML 5087, ML 5183, ML 5356 1,2mm: 9 N
  • ML 5087, ML 5183, ML 5356 1,6mm: 25 N

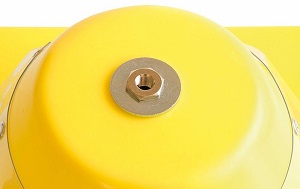

Anschluss für Abspulhauben

Zum Anschluss des Drahtförderschlauchs an die Abspulhaube wird ein Anschlussstück benötigt. Dieses stellt ein 1/4" Innengewinde zur Verfügung. Sämtliche Drahtführungsschläuche aus unserem Programm können angeschlossen werden. Für Stahldrähte steht eine Variante mit Keramikeinsatz zur Verfügung.

Übersichtstabelle

Artikelnummer Bezeichnung Gewicht Hinweise
10,10,5,0001 Anschluß Abspulhaube AER200 0,05 kg Kunststoffeinlauf für Aluminium- und Kupferlegierungen
10,10,5,0002 Anschluß Abspulhaube AER200-K 0,05 kg Keramikeinlauf für Stahldrähte
10,10,5,0003 Einlaufstück zu AER200 0,01 kg
10,10,5,0004 Einlaufstück zu AER200-K 0,01 kg

MIG WELD-Abspulhilfen - jahrzehntelange Erfahrung für Draht ohne Knoten

Die Drahtentnahme aus Fässern oder Spulen ist grundsätzlich unterschiedlich zu bewerten. Während sich Spulen durch die Entnahme drehen und der Draht tangential abgezogen wird, stehen Fässer still und der Draht wird üblicherweise vertikal nach oben in axialer Richtung entnommen.
Dadurch kommt es zu einer Verdrehung des Drahtes (Torsion). Je nach den mechanischen Eigenschaften des Drahtes kann es dabei zu einer schlagartigen Verschlingung kommen, wodurch eine weitere Entnahme der Drahtelektrode unmöglich wird. Solche Verschlingungen werden auch häufig als Knoten bezeichnet. Speziell Aluminiumdrähte aus Legierungen der 5000 Gruppe sind dafür besonders anfällig, aber grundsätzlich kann dies auch bei anderen Stahl- oder Nichteisenlegierungen vorkommen.

Abspulhilfe ASH 80 für ÖKO-Fässer

Unsere ÖKO-Fässer setzen wir hauptsächlich für Aluminiumlegierungen der 4000er Reihe, sowie für Kupferlegierungen ein. Hier hat sich unsere in die Abspulhaube eingebaute Abspulhilfe in Verbindung mit 70 Holzkugeln (40mm Durchmesser) tausendfach bewährt.

Bei Verwendung dieser Abspulhilfe ist kein weiteres Anschlussstück für den Drahtförderschlauch notwendig. Die Abspulhilfe stellt ein 1/4" Innengewinde zur Verfügung.

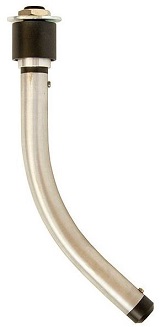

Abspulhilfe TOU400/580 für Jumbo-Fässer

Unsere Jumbo-Fässer setzen wir hauptsächlich für Aluminiumlegierungen der 5000er Reihe, aber auch für Kupferlegierungen ein. Speziell die 5000er Legierungen neigen besonders stark zur Knotenbildung.

Die neu entwickelte Abspulvorrichtung von MIG WELD verhindert die Bildung von Drahtverschlingungen zuverlässig. Durch den direkt am Drahtkörper aufgesetzten Kunststoffring können sich die einzelnen Windungen nicht unbeabsichtigt lösen. Ein rotierender Abspulfinger führt den Draht bestmöglich und vermeidet freie Strecken in welchen sich der Draht ansonsten verschlingen könnte. Der Abspulfinger ist mit dem Rolliner NG ausgestattet und damit äusserst reibungsarm und verschleißfrei.
Während der Drahtentnahme sinkt die Abspulvorrichtung bis auf den Boden des Drahtfasses, wird entnommen und in das nächste Fass eingesetzt.
Dadurch werden teure Stillstandszeiten und Anlagenstörungen vermieden. Die Abspulvorrichtung ist durch das Gebrauchsmuster DE 20 2011 108 769.0 geschützt.

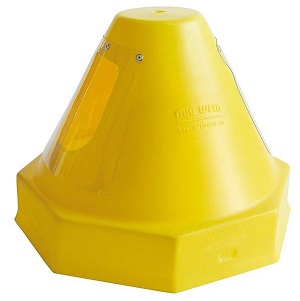

Abspulhauben für runde, achteckige und quadratische Fässer

Abspulhauben dienen zur Befestigung des Drahtförderschlauchs und schützen den Fassinhalt vor Verschmutzung. Die Hauben von MIG WELD sind aus LDPE hergestellt und voll recyclebar. Die beiden gegenüber liegenden Durchgriffe sind mit einem PVC-Sichtfenster abgedeckt.

Übersichtstabelle

Artikelnummer Bezeichnung Abmessung Gewicht
10,10,2,0001 Abspulhaube rund für Fässer mit Spannring RND-520 520 mm Aussendurchmesser 1,7 kg
10,10,2,0002 Abspulhaube rund mit Stulpe RND-520S für Fässer mit 500-520 mm Aussendurchmesser 1,7 kg
10,10,2,0003 Abspulhaube quadratisch QUA-600 für Fässer mit 600 mm Kantenlänge 2,7 kg
10,10,2,0004 Abspulhaube achteckig OCT-520 520mm Inkreisdurchmesser 2,4 kg
10,10,2,0006 Abspulhaube achteckig OCT-590 590mm Inkreisdurchmesser 2,5 kg

Referenztabelle

Hersteller Modell RND-520 RND-520S QUA-600 OCT 520
MIG WELD ÖKO-Fass Aluminium- und Kupferlegierungen x
MIG WELD ÖKO-Fass CrNi   x
MIG WELD Jumbo-Fass     x
Safra Rundes Fass x
Elisental Rundes Fass   x
