Rolliner NG - die zweite Generation

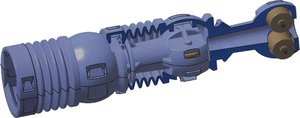

ROLLINER NG ist bereits die zweite Generation eines völlig neuen Lösungsansatzes für das Fördern von Schweißdrähten. Weg von reibungsbehafteten Schläuchen, weg von Abrieb, von ungleichmäßiger Förderung und von unnötigem Wartungsaufwand. Bei ROLLINER wird die Drahtelektrode nur durch jeweils um 90° versetzte Rollen geführt – ohne Gleitreibung.
ROLLINER NG hat nur mehr 20mm Durchmesser und kann einfach auf jede benötigte Länge verkürzt oder verlängert werden – ganz ohne Werkzeug. Der zulässige Biegeradius beträgt nur mehr 120mm und das Gewicht wurde erheblich reduziert – ideal für hochdynamische Bewegungen.
ROLLINER NG ist die ultimative Lösung für jede Drahtförderung!
Anwendung
- Verbindung vom Draht-Großgebinde zum Drahtvorschubgerät
- Verbindung vom Drahtvorschubgerät zum Schweißbrenner
Vorteile
- Kein Abrieb durch extrem niedrige Kräfte auf die Drahtelektrode
- Reduzierte Kosten da nur mehr ein Antrieb nötig ist und keine Wartung erforderlich ist
- Stabiler Lichtbogen durch präzise Drahtführung
- Einfacherer Anlagenaufbau durch mehr Freiheiten bei der Aufstellung der Drahtgebinde
- ROLLINER NG kann einfach verlängert oder verkürzt werden
Technische Daten
| Außendurchmesser | 20 mm |
| Gewicht/Meter | 150 Gramm |
| Min. Biegeradius für Drahteinführung | 150 mm |
| Min. Biegeradius | 120 mm |
| Zulässige Verwindung | 180°/Meter |
| Max. Durchgangsinnendurchmesser | 2mm (Draht 1,6) |
| Empfohlene Drahtdurchmesser | 0,6-1,2 mm |
| Länge pro Verpackungseinheit | 25 m Rolle |
| Reibungskoeffizient | 0,08 |
Garantie
Auf Rolliner NG erhalten Sie eine Garantie für einwandfreie Funktion von einem Jahr!
Schutzschlauch für den Einsatz mit Knickgefahr
Für die Verwendung an Roboteranlagen mit geringen Biegewinkeln und schnellen Bewegungen kann der Rolliner NG mit einem Schutzschlauch aus PA 12 versehen werden. Dazu erhältlich sind auch Halterungen und Protektoren. Dadurch wird ein Abknicken des Rolliner NG und eine damit verbundene Unterschreitung des Mindestbiegewinkels vermieden.
Üblicherweise erfolgt der Schutz nur in dem Bereich wo dieser auch nötig ist - zum Beispiel im Bereich der extremen Biegewinkel. Der Aussendurchmesser beträgt 28,5mm.
Für einen kompletten Schlauch wird der Rolliner NG (10,30,1,0100), das Anschlussstück ROLLINER NG - ENG 20S (10,30,1,0016), der Schutzschlauch PA12 (10,30,1,0007) und das Adapterstück RPA12 (10,30,1,0018) benötigt.
Spezialknickschutz für besonders enge Verhältnisse
Bei Anwendungen, in welchen der Rolliner NG direkt bis an den Schweißbrenner geführt wird, oder sonstige enge Verhältnisse vorliegen, kann es zu sehr kleinen Biegeradien kommen. Dabei ist es möglich, dass der Mindestbiegeradius unterschritten wird, oder der Rolliner sogar abknickt. Für solche Anwendungen haben wir einen Spezial-Knickschutz entwickelt. Damit kann der Mindestbiegeradius nicht unterschritten werden und ein Abknicken ist ebenfalls nicht möglich.
- Der Spezialknickschutz PMF20 wird mit Hilfe des Anschlussstücks ENG20S befestigt.
- Der Spezialknickschutz PMF20 kann mit dem Adapter RPA12M auch in Verbindung mit dem Schutzschlauch PA12 verwendet werden.
Rundbogen
Der Rundbogen CD90 besteht aus einem stabilen Aluminiumrohr und dient als Knickschutz für den Rolliner NG. Dadurch kann beispielsweise eine Unterschreitung des Mindestbiegeradius beim Anschluss an ein Drahtfass vermieden werden. In weiterer Folge ist auch der Übergang auf den Schutzschlauch PA12 mit Hilfe des Adapter RPA12M möglich.
Panzerschlauch für Rolliner NG
Für die Anwendung des Rolliner NG zum Handschweißen und mit Drahtversorgung aus Fässern kommt es häufig vor, dass der Schlauch frei am Hallenboden liegt. Um diesen zuverlässig vor einer Beschädigung durch Überfahren oder Tritt zu schützen steht der Panzerschlauch zur Verfügung. Dieser wird mit dem Anschlussset für Panzerschlauch mit dem Rolliner NG verbunden.
