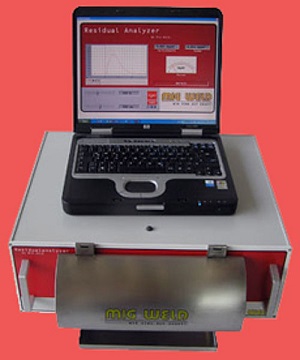

Analysator für Drahtelektroden SMKY 510

Der Oberflächenzustand von Drahtelektroden aus Aluminium ist entscheidend für deren Verarbeitbarkeit.

Aluminiumdrähte können bei der Lagerung oder auch während des Drahttransportes im Vorschubsystem verunreinigt werden. Eine etwaige Verunreinigung ist unter Praxisbedingungen kaum feststellbar, ist jedoch absolut kritisch für einen sicheren Schweißprozess.

Mit dem nunmehr verfügbaren Analysator SMKY 510 ist es möglich, Drahtelektroden innerhalb von Minuten auf ihren Oberflächenzustand zu überprüfen.

Funktionsprinzip

Ein etwa 25 cm langes Stück der zu untersuchenden Drahtelektrode wird in das Gerät eingespannt und innerhalb eines einstellbaren Stromimpulses von maximal 1.000 ms bis auf die Schmelztemperatur erwärmt. Dabei verdampfen auf der Oberfläche der Drahtelektrode vorhandene Rückstände und werden mit einer Absaughaube vollständig erfasst.

Ein Sensor misst Spitzenwert und Gesamtmenge des entstandenen Rauches und diese werden sowohl grafisch als auch als Zahlenwert mit der mitgelieferten Software auf einem PC (nicht im Lieferumfang enthalten) dargestellt.

Oberflächenanalysator für Drahtelektroden bestehend aus einer Inverterstromquelle, Einspannvorrichtung, Absaughaube, Sensor, Auswerteelektronik und Software.

Technische Daten

  • Ausgangsstrom: 0- 500 A stufenlos einstellbar
  • Ausgangsspannung: max. 10 Volt
  • Leistung: 4,8 kVA
  • Netzanschluss: 230 Volt, 16 A träge
  • Gewicht: ca. 18 kg
  • Abmessungen (LxBxH): 450x500x190 mm
  • Sensor: 0- 1 mg/m³
  • Betriebssysteme: Windows 98SE, ME, NT, 2000, XP, Vista, Win7

Lieferumfang

  • Analysator
  • Netzkabel
  • Software
  • USB Kabel 1,5 Meter
