Rolliner XL2 - bis 4 mm Drahtdurchmesser und werkzeuglos montierbar
Rolliner XL2 ist die Fortsetzung des seit 10 Jahren bewährten rollengeführten Drahtförderschlauchs mit wesentlichen Verbesserungen. Die einzelnen Elemente des Rolliners enthalten jeweils ein Rollenpaar und sind über Gelenke miteinander verbunden. Jedes Element ist zum Nachbarelement um 90° gedreht, wodurch der Schweißdraht lückenlos ausschließlich über Rollen geführt wird. Dadurch verringert sich die Reibung im Vergleich zu herkömmlichen Drahtführungsschläuchen ganz entscheidend. Zwischen den einzelnen Rollenpaaren befindet sich eine konische Führung, welche beim Einfädeln den Draht zum nächsten Rollenpaar hinführt und somit ein problemloses Einfädeln auch über enge Radien gewährleistet.
- Müheloses Einfädeln durch patentierte, konische Führung des Drahtes von Rollenpaar zu Rollenpaar!
- Rolliner XL2 ermöglicht aufgrund der geringen Reibung wesentlich längere Drahtführungsstrecken zwischen dem Drahtfass und dem Drahtvorschubgerät. In vielen Fällen ist es möglich auf Zusatzantriebe zu verzichten.
- Rolliner XL2 ist kein Verschleißteil und ist über mehrere Jahre hinweg wartungsfrei. Der Schweißprozess wird stabiler, da aufgrund der geringen Kräfte im Drahtfördersystem weniger Schlupf auftritt.
- Rolliner XL2 kann völlig ohne Werkzeug gekürzt, oder auch verlängert werden.
Technische Daten
| Längen | beliebig - maximale Länge des Schutzschlauchs 25 m, kann mit Schlauchverbinder verlängert werden |
| Außendurchmesser | 42,5 mm (55 mm an den Anschlüssen) |
| Biegeradius | Mindestens 150 mm beim Drahteinfädeln und im Betriebszustand |
| Maximaler Drahtdurchmesser | 4 mm |
| Förderbare Legierungen | Alle Materialarten können vom Rolliner XL2 transportiert werden (runde Drähte) also Stahl, Edelstahl, Aluminium, Kupfer, etc. |
| Maximale Drahtgeschwindigkeit | 30 Meter pro Minute |
| Gewicht pro Meter | 500 Gramm |
| Drahttemperatur | Maximal 40° Celsius |
| Reibungskoeffizient | 0,08 |
Anschlüsse

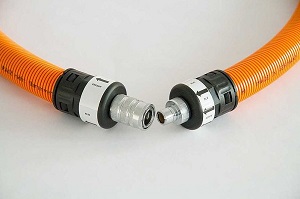

Die Drahtein- und ausläufe des Rolliner XL2 weisen ein 1/4" Innengewinde und ein 1/2" Aussengewinde auf. Dadurch können je nach Wahl die Schnellkupplungen CRNG20 oder CRNG40 verwendet werden.
Übersichtstabelle
| Artikelnummer | Bezeichnung | Gewicht |
|---|---|---|
| 10,20,2,0001 | Anschluss Drahteinlauf Rolliner XL2 mit Halteklammer | 0,1 kg |
| 10,20,2,0002 | Anschluss Drahtauslauf Rolliner XL2 mit Halteklammer | 0,1 kg |
| 10,20,2,0003 | Halteklammer Rolliner XL2 | 0,04 kg |
| 10,20,2,0100 | Rolliner XL2 mit Schutzschlauch PA12 | 0,5 kg/m |
| 10,30,3,0004 | Verbinder Schutzschlauch PA12 Rolliner XL2 | 0,03 kg |
| 10,30,1,0003 | Schnellkupplung CRNG20 komplett (Stecker und Kupplung) | 0,08 kg |
| 10,10,8,0001 | Stecker CRNG40 | 0,07 kg |
| 10,10,8,0002 | Kupplung CRNG40 | 0,16 kg |
